Toyota Corolla Cross: Parts Location

PARTS LOCATION

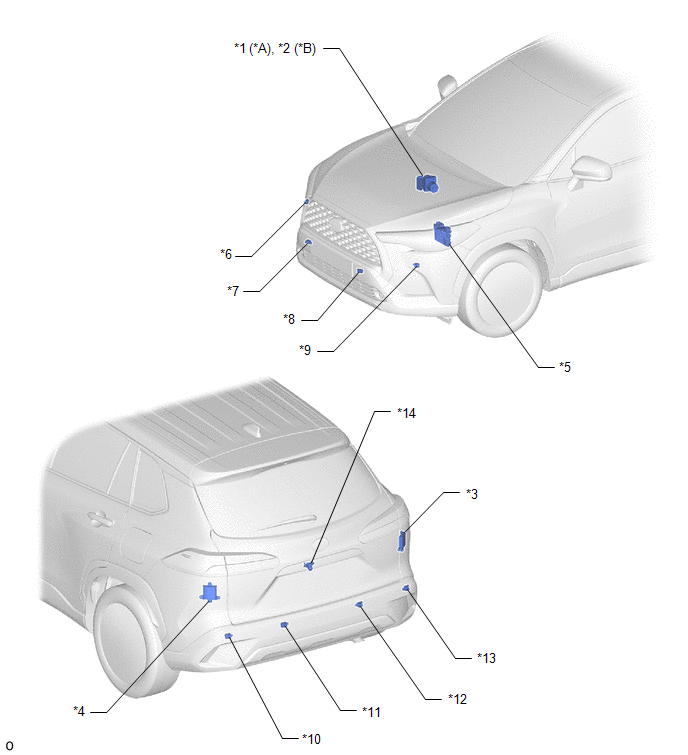

ILLUSTRATION

*A

for Gasoline Model

*B

for HEV Model

*1

BRAKE ACTUATOR ASSEMBLY (SKID CONTROL ECU)

*2

BRAKE ACTUATOR ASSEMBLY (NO. 2 SKID CONTROL ECU)

*3

BLIND SPOT MONITOR SENSOR RH (A)

*4

BLIND SPOT MONITOR SENSOR LH (B)

*5

ECM

*6

FRONT CORNER ULTRASONIC SENSOR (FR SENSOR)

*7

FRONT CENTER ULTRASONIC SENSOR (FRC SENSOR)

*8

FRONT CENTER ULTRASONIC SENSOR (FLC SENSOR)

*9

FRONT CORNER ULTRASONIC SENSOR (FL SENSOR)

*10

REAR CORNER ULTRASONIC SENSOR (RL SENSOR)

*11

REAR CENTER ULTRASONIC SENSOR (RLC SENSOR)

*12

REAR CENTER ULTRASONIC SENSOR (RRC SENSOR)

*13

REAR CORNER ULTRASONIC SENSOR (RR SENSOR)

*14

REAR TELEVISION CAMERA ASSEMBLY

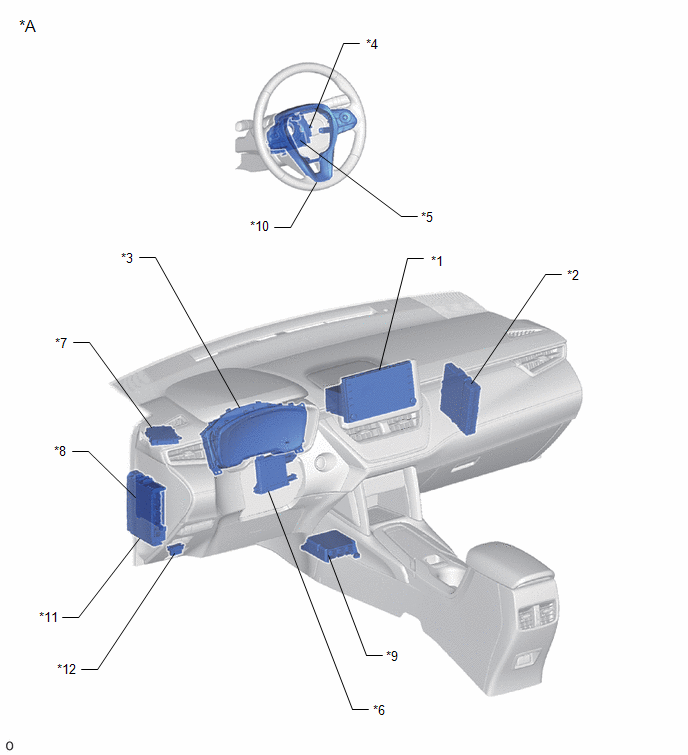

ILLUSTRATION

*A

for Gasoline Model

-

-

*1

RADIO AND DISPLAY RECEIVER ASSEMBLY

*2

ENGINE STOP AND START ECU

*3

COMBINATION METER ASSEMBLY

- PKSB OFF INDICATOR

- MULTI INFORMATION DISPLAY

*4

SPIRAL CABLE SUB-ASSEMBLY

*5

STEERING SENSOR

*6

AIR CONDITIONING AMPLIFIER ASSEMBLY

*7

CLEARANCE WARNING ECU ASSEMBLY

*8

MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU)

*9

AIRBAG ECU ASSEMBLY

*10

STEERING PAD SWITCH ASSEMBLY

*11

POWER DISTRIBUTION BOX ASSEMBLY

- ECU-IGR NO. 1 FUSE

*12

DLC3

ILLUSTRATION

*A

for HEV Model

-

-

*1

RADIO AND DISPLAY RECEIVER ASSEMBLY

*2

HYBRID VEHICLE CONTROL ECU

*3

COMBINATION METER ASSEMBLY

- PKSB OFF INDICATOR

- MULTI INFORMATION DISPLAY

*4

SPIRAL CABLE SUB-ASSEMBLY

*5

STEERING SENSOR

*6

AIR CONDITIONING AMPLIFIER ASSEMBLY

*7

CLEARANCE WARNING ECU ASSEMBLY

*8

MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU)

*9

AIRBAG ECU ASSEMBLY

*10

STEERING PAD SWITCH ASSEMBLY

*11

POWER DISTRIBUTION BOX ASSEMBLY

- ECU-IGR NO. 1 FUSE

*12

DLC3
