Toyota Corolla Cross: Installation

INSTALLATION

CAUTION / NOTICE / HINT

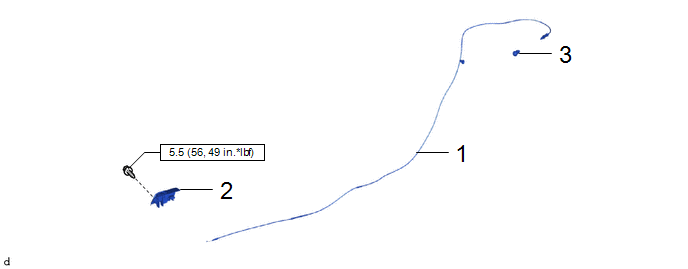

COMPONENTS (INSTALLATION)

Procedure

Part Name Code

1

FUEL LID LOCK CONTROL CABLE SUB-ASSEMBLY

77035

-

-

-

2

FUEL LID LOCK OPEN LEVER SUB-ASSEMBLY

77306

-

-

-

3

FUEL FILLER OPENING LID LOCK RETAINER

77377

-

-

-

N*m (kgf*cm, ft.*lbf): Specified torque

-

-

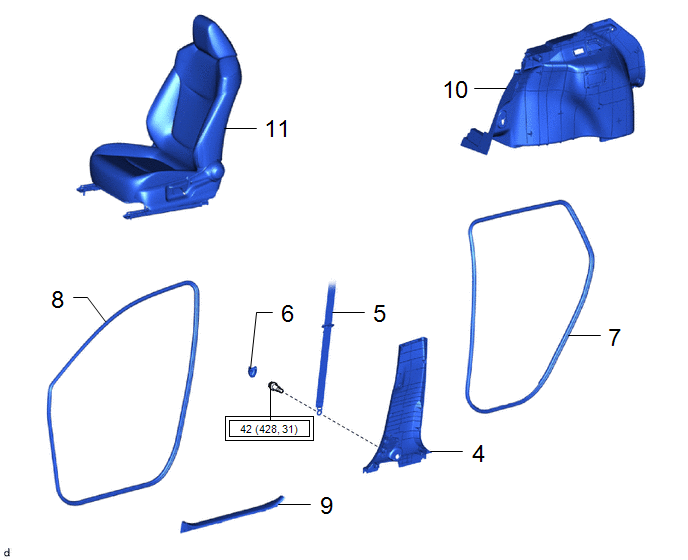

Procedure

Part Name Code

4

CENTER PILLAR LOWER GARNISH LH

62414A

-

-

-

5

FRONT SEAT OUTER BELT ASSEMBLY LH

73220

-

-

-

6

LAP BELT OUTER ANCHOR COVER

73233

-

-

-

7

REAR DOOR OPENING TRIM WEATHERSTRIP LH

62332A

-

-

-

8

FRONT DOOR OPENING TRIM WEATHERSTRIP LH

62312B

-

-

-

9

FRONT DOOR SCUFF PLATE LH

67914B

-

-

-

10

DECK TRIM SIDE PANEL ASSEMBLY LH

64740C

-

-

-

11

FRONT SEAT ASSEMBLY LH

-

-

-

-

Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf)

-

-

PROCEDURE

1. INSTALL FUEL LID LOCK CONTROL CABLE SUB-ASSEMBLY

2. INSTALL FUEL LID LOCK OPEN LEVER SUB-ASSEMBLY

Torque:

5.5 N·m {56 kgf·cm, 49 in·lbf}

3. INSTALL FUEL FILLER OPENING LID LOCK RETAINER

4. INSTALL CENTER PILLAR LOWER GARNISH LH

5. CONNECT FRONT SEAT OUTER BELT ASSEMBLY LH

Click here

6. INSTALL LAP BELT OUTER ANCHOR COVER

7. CONNECT REAR DOOR OPENING TRIM WEATHERSTRIP LH

8. CONNECT FRONT DOOR OPENING TRIM WEATHERSTRIP LH

9. INSTALL FRONT DOOR SCUFF PLATE LH

10. INSTALL DECK TRIM SIDE PANEL ASSEMBLY LH

Click here

11. INSTALL FRONT SEAT ASSEMBLY LH

  • for Manual Seat:

    Click here

  • for Power Seat:

    Click here
