Toyota Corolla Cross: Parts Location

PARTS LOCATION

ILLUSTRATION

*A

w/ Power Back Door System

-

-

*1

FRONT DOOR LOCK WITH MOTOR ASSEMBLY LH

*2

FRONT DOOR LOCK WITH MOTOR ASSEMBLY RH

*3

REAR DOOR LOCK WITH MOTOR ASSEMBLY LH

*4

REAR DOOR LOCK WITH MOTOR ASSEMBLY RH

*5

FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY (LH)

*6

FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY (RH)

*7

REAR DOOR COURTESY LIGHT SWITCH ASSEMBLY (LH)

*8

REAR DOOR COURTESY LIGHT SWITCH ASSEMBLY (RH)

*9

BACK DOOR OPENER SWITCH ASSEMBLY

*10

BACK DOOR LOCK WITH COURTESY LIGHT SWITCH ASSEMBLY

*11

MULTIPLEX NETWORK DOOR ECU

-

-

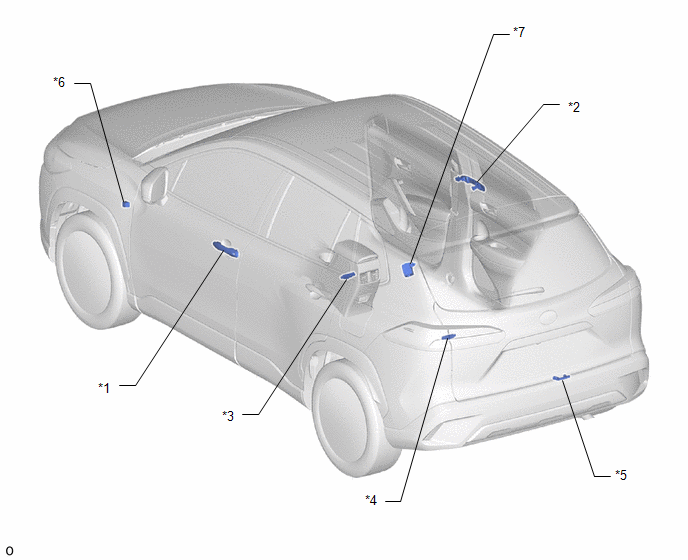

ILLUSTRATION

*1

FRONT DOOR OUTSIDE HANDLE ASSEMBLY LH

- ELECTRICAL KEY ANTENNA

- LOCK SENSOR

- UNLOCK SENSOR

*2

FRONT DOOR OUTSIDE HANDLE ASSEMBLY RH

- ELECTRICAL KEY ANTENNA

- LOCK SENSOR

- UNLOCK SENSOR

*3

NO. 1 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (FRONT FLOOR)

*4

NO. 3 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (INSIDE LUGGAGE COMPARTMENT)

*5

ELECTRICAL KEY ANTENNA (OUTSIDE LUGGAGE COMPARTMENT)

*6

WIRELESS DOOR LOCK BUZZER

*7

ELECTRICAL KEY AND TIRE PRESSURE WARNING ECU AND RECEIVER

-

-

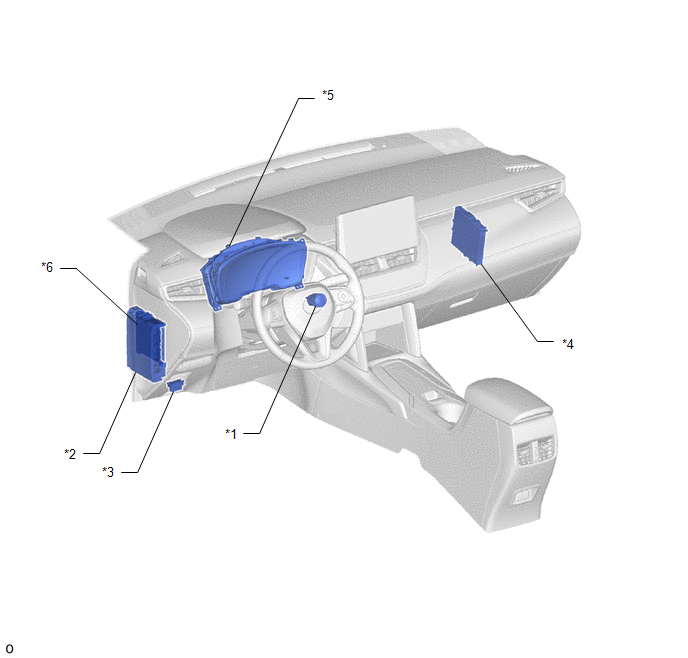

ILLUSTRATION

*1

ENGINE SWITCH

*2

POWER DISTRIBUTION BOX ASSEMBLY

- AM2 FUSE

- ECU-DCC NO. 2 FUSE

*3

DLC3

*4

CERTIFICATION ECU (SMART KEY ECU ASSEMBLY)

*5

COMBINATION METER ASSEMBLY

*6

MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU)
